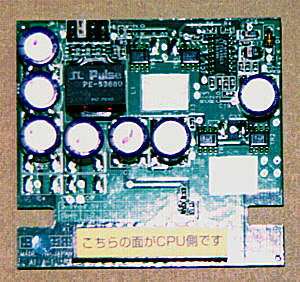

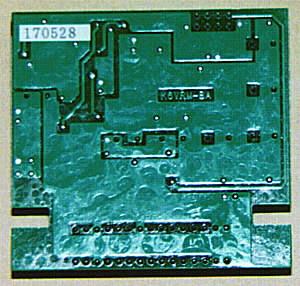

MVR-MX2（表面）	（裏面）

メルコ製の「MVR-MX2」は、マルチCPU対応のVRMであり、これ一つで様々なコア電圧をCPUに供給することが可能です。MVR-MX2はメルコのマザーボード専用なので、98では使えません。VRMソケットそのものは同じ形状なので物理的には装着可能ですが、そのままの状態では決して取り付けてはいけません。発火してマザーボードを焼損します

98で使うことの出来るVRMが入手出来ない以上、自作するか市販のものを改造するしか方法がありません。そこで、市場に出回っている唯一のVRMであるMVR-MX2を何とか98で動作するように改造してやる必要があるわけです。改造しないで98に装着しますとVRMが発火しマザーボードを焼損するでしょう。改造にはそれ相応の知識と技術が必要ですので、少しでも難しいと感じた場合は絶対に改造を行わないで下さい。

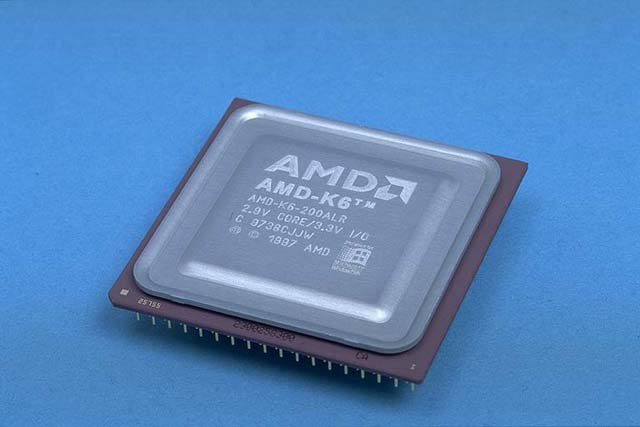

MVR-MX2を解析しますと、その構造はそれに対応したマザーボードにしか使えないピンマトリクスになっているので、98で異常動作するのはむしろ当然のことと言えます。それでもこのMVR-MX2のメリット（マルチCPU対応）を生かしたい、AMD-K6を載せたいという人のために、参考となる情報を提供致しましょう。


Xv13/WやXv20/Wで MVR-MX2を使用する場合は、次の改造が必要になります。初心者の改造を排除するため、あえて要点だけを記載します。

１．CPUの周辺にある８個のジャンパピンを全て外す（絶対に忘れないで下さい）

デフォルトの状態では Xv13には全部取り付けられており、Xv20では全て外されているはずです。

２．A10ピンにVcore電圧が供給されるようにMVR-MX2を改造する

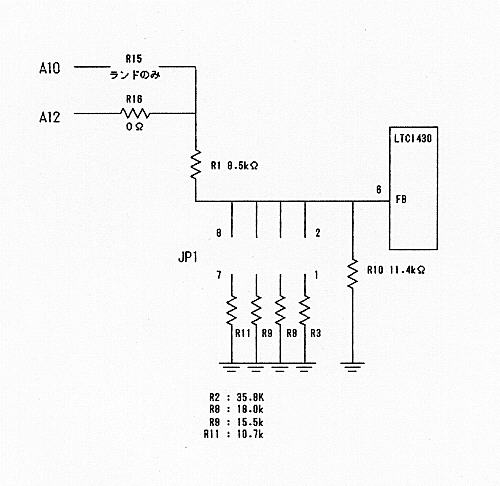

改造ポイントは R15の空きランド です。Xv20/WやXa20/Wに搭載されている純正VRMの回路を調査したところ、A10ピンにVcore電圧が掛かっており、A12ピンは NCになっていました。本体側もどうやら NCのようで R16は意味を成していないようです。旧製品のMVR-MXも同様にNCであることから、R16のチップ抵抗（０Ω）を R15のランドに付け替えるのが適当と思われます。VRM上に実装されているチップ抵抗は極めて微小な部品なので紛失しないように注意して下さい。ピン番号とチップ抵抗は、VRM上にシルク印刷されているので間違えることはないと思います。

３．改造したVRMを該当機種に取り付けます

該当機種は、Xv13/W，Xv20/Wです。Xa20/W，Xa16/W，Xa13/Wでも同様と思われますが未確認です。純正のVRMが搭載されている機種はそのVRMを外して付け替えます。必ず改造したVRMのVcore電圧を取り付けようとするCPUのVcore電圧に合わせて下さい。

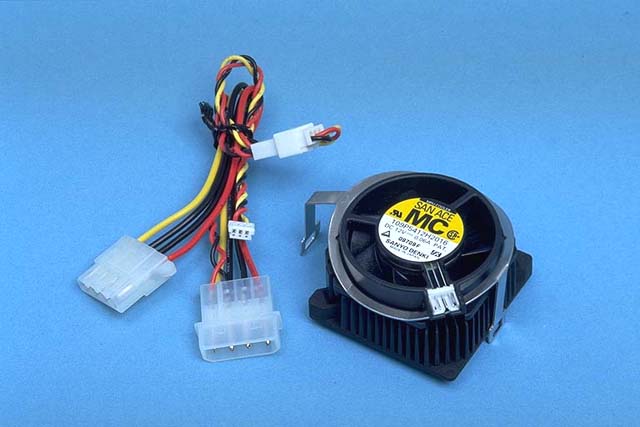

４．高効率のＣＰＵクーラーを取り付ける

取り付けるＣＰＵによっては、純正のＣＰＵクーラーでは冷却能力が不足する事が充分に予想されますので、長期安定動作のためにはSANYOの高効率CPUクーラーに取り替える事をお勧めします。

５．動作確認を行います

本体の蓋を閉めないで電源を入れ、「ピポッ」という音が出るか確認します。もし音が聞こえないようでしたら、ただちに電源を切って下さい（失敗です）。音が聞こえたならば、何かソフトウェアを走らせてVRMの様子と発熱具合をしばらく観察します。もし途中でハングアップしたら、ただちに電源を切って下さい。改造方法や操作方法に間違いがなければ、多少暖かくなる程度のはずです。ここまで確認出来れば、この改造は一応成功したと考えていいと思います。

参考資料 ： AMD-K6プロセッサ対応マザーボードの条件

９８電源ユニットの仕様（ロットにより異なります）

Xv13/W ： デルタエレクトロニクス社製 TOTAL 126W (+5V 24A, +12V 6A, +5Vs 100mA, +3.3V 11A, -12V 0.7A)
Xa20/W ： デルタエレクトロニクス社製 TOTAL 90W (+5V 18A, +12V 4A, +5Vs 100mA, +3.3V 10A, -12V 0.5A)

1997.10.14. PC98シリーズのMMX化は、最近特にメジャーになり様々な雑誌などでも紹介されるようになりました。このPageも今年春頃から公開してきましたが、ほぼ役目を終えたのではないかと思います。

2003.11.24　リンク切れの修正
